Fra 244 kg til 16 kg – samme kjøleoppgave på mye mindre plass

I stedet for den lange, tunge enheten valgte vi en kompakt shell/tube-veksler som var dimensjonert for samme kjøleoppgave, men bare målte 76 cm i diameter og veide 16 kg. Den valgte løsningen krever ikke bruk av kran, krever mindre plass rundt installasjonen og kan håndteres av teknikere uten spesielt løfteutstyr. Den kompakte løsningen ga samtidig bedre varmeoverføringskoefficient og dermed lavere kjølevannforbruk for samme ΔT.

Hvorfor kompakt design hjelper

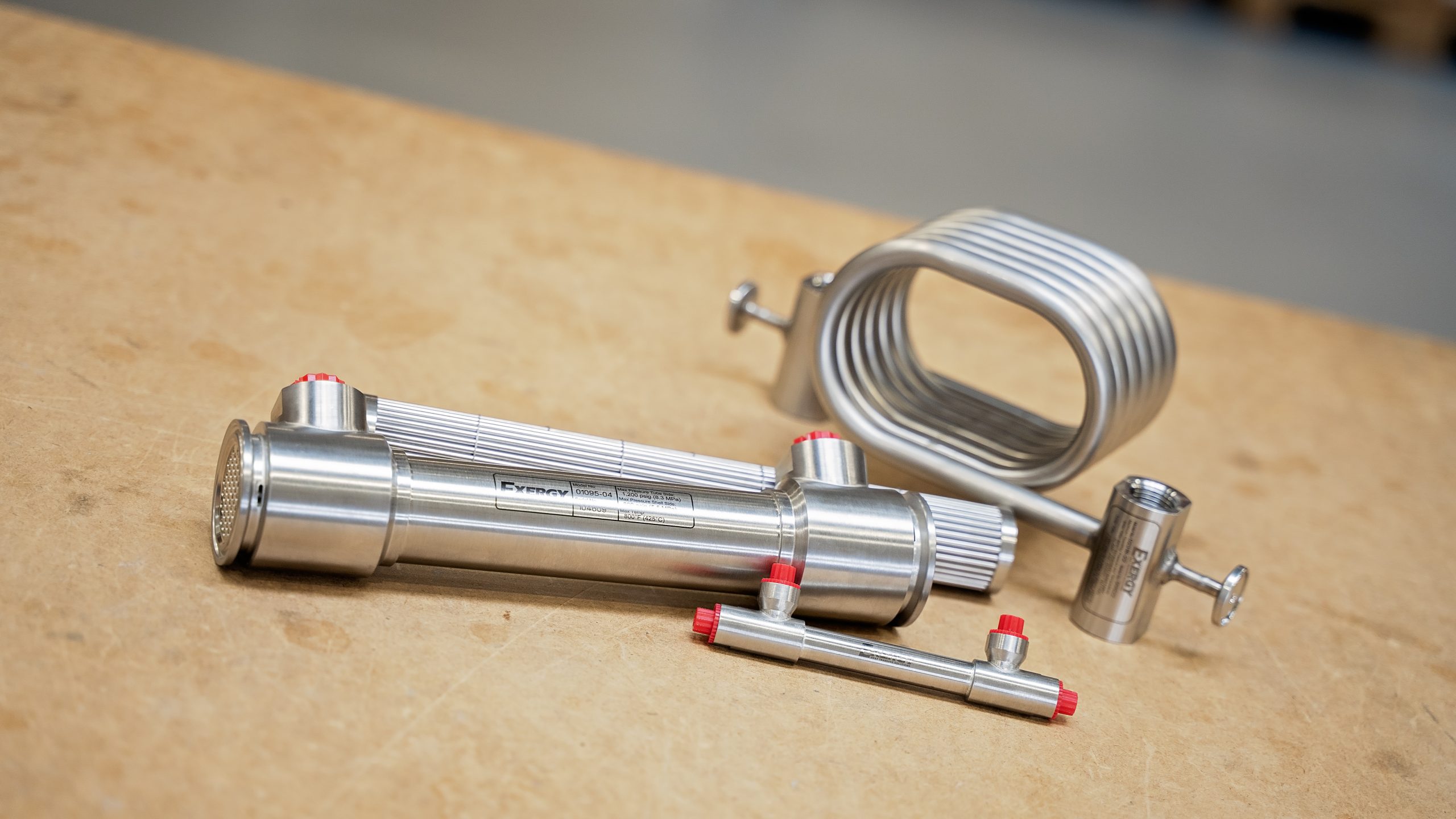

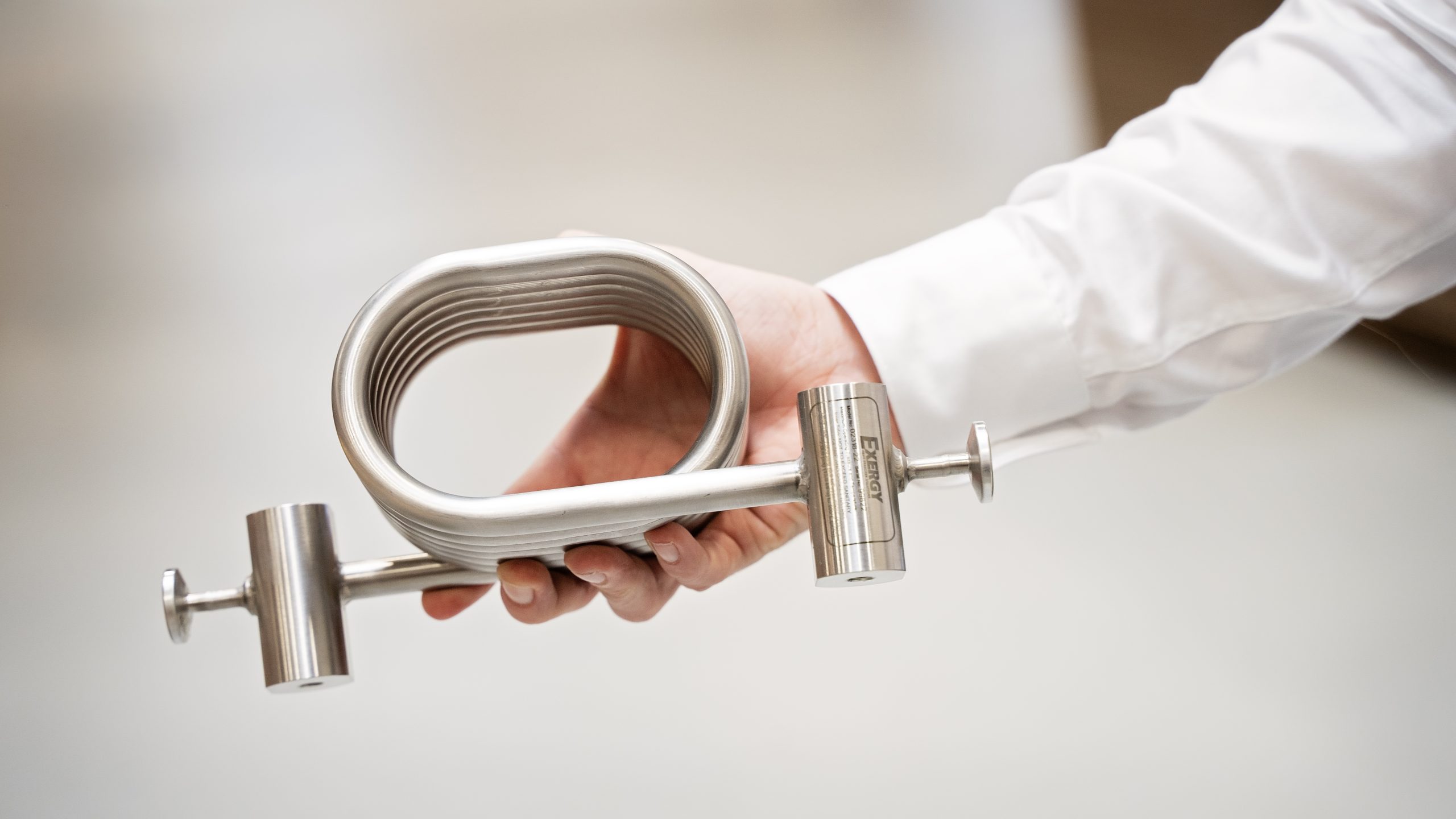

Kompakte varmevekslere Exergy oppnår høy termisk ytelse ved tett pakking av små rør, noe som øker varmeoverføringsområdet per volum. Dette betyr at man kan redusere den fysiske volumetriske overflaten og massen betydelig for samme varmeeffekt, noe som direkte påvirker håndterbarhet, monteringstid og kravene til understøttelse.

Tekniske høydepunkter

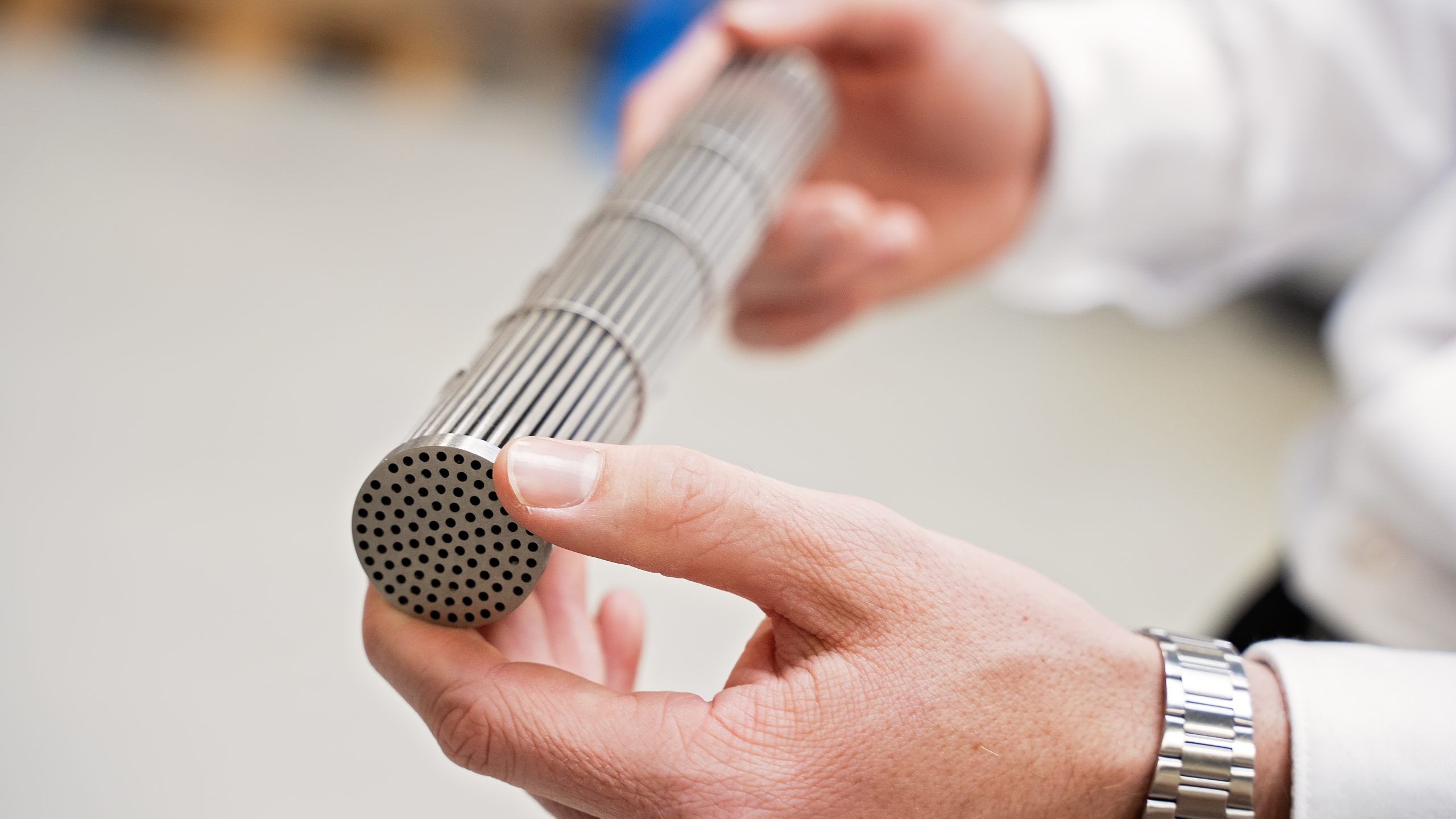

Høy effekt i lite volum: Kompakt konstruksjon med mange små rør gir stort varmeoverføringsområde per volum.
Materialer og finish: Konstruksjon i 316L SS med mulighet for elektropolering og overflater under 0,5 µm Ra, noe som støtter hygienekrav og validering.
Drift og rengjøring: Fullt gjennomtrengbart design på produktsiden (ved riktig installasjon og orientering) og CIP/SIP-kompatibilitet sikrer at enheten kan inngå i eksisterende rengjørings- og valideringsprosesser.
Sikkerhet mot krydskontaminering: Mulighet for dobbel tubesheet eller tilsvarende konstruksjon som skiller produkt- og servicemediet, dersom det er et krav i bruken.
Lavt driftskrav: Høy varmeoverføringseffektivitet reduserer kjølevannbehovet og kan redusere belastningen og kravene til pumpen og kjølesystemet.

Konklusjon
Valget av varmeveksler handler om mer enn bare den rå termiske ytelsen. I dette tilfellet leverte den kompakte løsningen samme tekniske funksjonalitet, men med betydelige praktiske fordeler: vektreduksjon fra 244 → 16 kg, lengdereduksjon 2,8 m → 76 cm Og lavere kjølevannskrav. Den valgte løsningen reduserte installasjonskompleksiteten, minsket plassbehovet og forenklet driften og valideringen uten at det ble gitt avkall på hygienekrav eller ytelse.
